9230-1 辐射环 9229-1 接收环
9230-1 辐射环和9229-1 接收环用于MIL-STD-461D/RS101磁场试验和汽车标准ISO 11452-8。

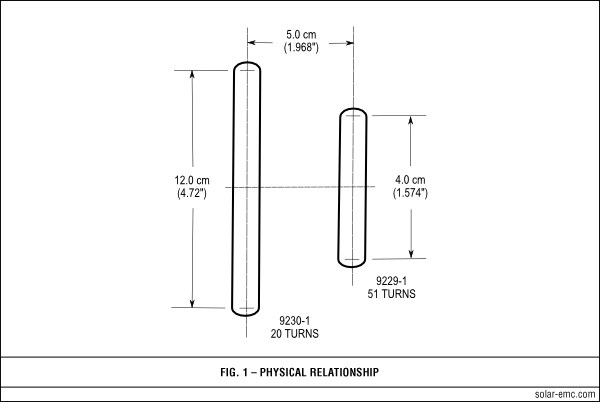

MIL-STD-461D/E/F、GJB151A/GJB151B的试验方法RS101要求在30 Hz至100 kHz（ISO 11452-8为200 kHz）的频率范围内辐射磁场，以确定被测设备（EUT）的磁化率或抗扰度。为了符合要求，需要两个环形天线。辐射环直径为12cm，传感环（用于校准）直径为4cm。9230-1辐射环的设计使得9229-1环天线可以在回路背面5厘米的距离处安装。
MIL-STD-461D/E/F、GJB151A/GJB151B的试验方法RS101要求在30 Hz至100 kHz（ISO 11452-8为200 kHz）的频率范围内辐射磁场，以确定被测设备（EUT）的磁化率或抗扰度。为了符合要求，需要两个环形天线。辐射环直径为12cm，传感环（用于校准）直径为4cm。9230-1辐射环的设计使得9229-1环天线可以在回路背面5厘米的距离处安装。
技术指标：
- 9230-1 辐射环
- 尺寸：直径4.72英寸（12厘米）
- 连接器：接线柱
- 匝数：20
- 电线：12 AWG
- 重量：2磅（0.9千克）
- 装运重量：3磅（1.36千克）

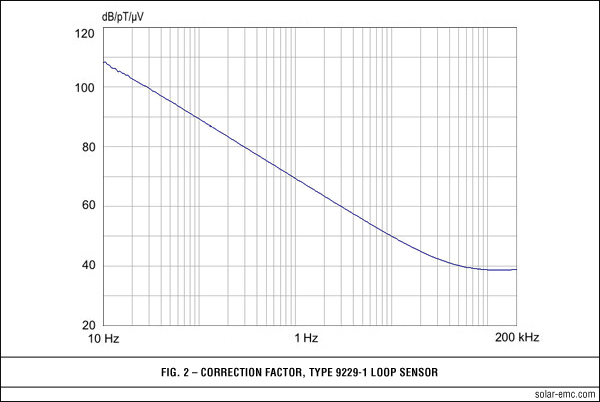

- 9229-1 接收环
- 尺寸：直径1.574英寸（4.0厘米）
- 连接器：BNC
- 匝数：51
- 电线：30 AWG*
- 屏蔽：静电
- 重量：25磅（0.11千克）
- 装运重量：1磅（0.45千克）
