COM-POWER PAM-118A

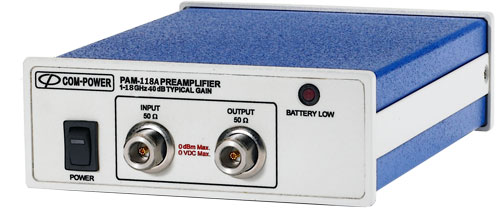

PAM-118A型宽带高增益前置放大器是一款工作频率范围为500 MHz -18 GHz的台式微波前置放大器。该前置放大器主要用于EMI / EMC应用。但是，它可用于需要低噪声和高信号放大的其他应用。简单的前面板由两个50 Ω匹配的精密N型连接器组成，用于输入和输出。前置放大器设计为具有平坦增益，在整个频率范围内变化最小。平坦增益有助于在故障排除，研发阶段获取快速读数。PAM-118A的高增益和低噪声系数有效地提高了所有测量系统的系统灵敏度。它具有低驻波比和高反向隔离。PAM- 118A 采用电池供电，可避免电源线的任何噪音影响。它还可以由 15 VDC、500 mA 电源适配器（随设备提供）供电。

特征：

1. 高增益 - 40 dB（典型值）
2. 平坦响应 ±2.5 dB
3. 低噪声系数 - 最大 3 dB
4. 输出 @ 1 dB 增益压缩 - +12 dBm
5. 电池供电

规格：

1. 频率：500 MHz - 18 GHz
2. 增益： 40 dB（典型值）
3. 增益平坦度：± 2.5 dB
4. 射频输入/输出：50 Ω精密N型母头
5. VSWR （ 输入/输出）： 2.2：1 （最大值）
6. 噪声系数：25°C 时 <3 dB
7. 1dB 压缩时的输出： +12 dBm（最小值）
8. 反向隔离：40 dB（典型值）
9. 电池组：6 V DC，2Ah NimH（可充电）
10. 直流电源： +15V DC， 500 mA
11. 尺寸：184 x 156 x 77 mm
12. 重量：1.1 kg

图表：
