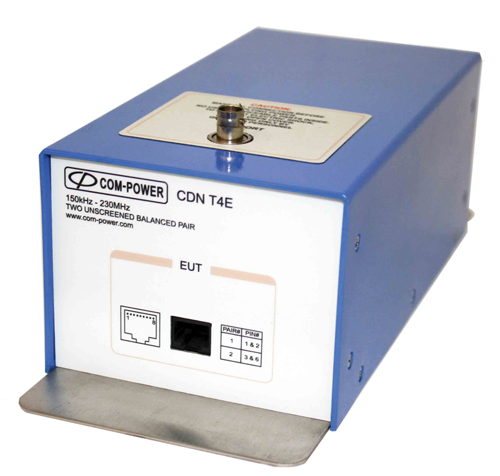

COM-POWER CDN-T4E

两个用于电信的未屏蔽、平衡的对（如以太网）需要 CDN-T4E 才能实现 IEC/EN 61000-4-6 的传导抗扰度。它具有用于 EUT 和 AE 连接的 RJ45 连接器。CDN-T4E 可处理高达 2 安培的电流。射频干扰信号耦合端口为母 BNC。它可以处理高达 40V 的 RF 输入电压。CDN的底面没有涂漆，以便于有效地接地。该耦合去耦网络 CDN-T4E 经过单独校准，完全符合 IEC 61000-4-6 和 CISPR 16-1-2 中用于 EMC 测试的要求。

特征：

1. 频率范围 150 kHz - 230 MHz
2. 设计符合 IEC / EN 61000-4-6 标准
3. 两对未经筛选的平衡对
4. 包括单独校准
5. 三年质保

规格：

1. 符合测试标准：IEC / EN 61000-4-6
2. 应用：两个未筛选的平衡对
3. 频率范围：150 kHz - 230 MHz
4. 射频输入电压：40 V（最大值）
5. 射频输入连接器：50 Ω BNC 母头
6. 额定电压：124 V AC / 125 V DC（线对地）
7. 额定电流：2 A（最大值）
8. 自动曝光和空转连接：RJ 45
9. 共模阻抗：150 kHz-26 MHz：150Ω ± 20Ω/26 MHz-80 MHz：150Ω + 60Ω / – 45Ω/80 MHz-230 MHz：150Ω + 60Ω / – 60Ω
10. 分压系数： 9.5 dB +4 / -1
11. 共模干扰的去耦：150 kHz ≥ 45 dB （射频/自动曝光）/500 kHz≥ 50 dB （射频/自动曝光）/230 MHz ≥ 50dB （射频/自动曝光）
12. 尺寸：21.5 x 11.4 x 8.8 cm
13. 重量：2.3 kg
14. 附件，用于设置测试级别和运行测试：
15. ADA-T4/T8 短路适配器
16. ADA-515-2 150 Ω至 50 Ω适配器
17. TEP-050 50 Ω终结器
18. ATTN-6-100W 功率衰减器
19. DCU-300-100W 定向耦合器
20. ASC 系列功率放大器

图表：

【技术文档】
