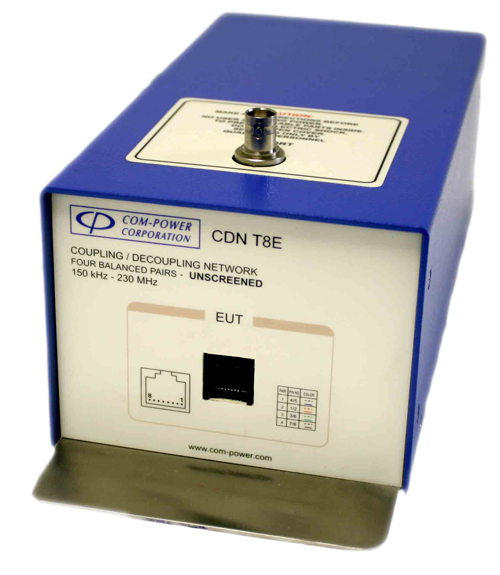

COM-POWER CDN-T8E
8 行 CDN（4 个平衡对）
耦合/去耦网络型号：CDN-T8E - 专为测试符合 IEC/EN 61000-4-6 标准的传导抗扰度产品而设计。它具有用于 EUT 和 AE 连接的 RJ45 连接器。CDN-T8E 可处理高达 1.5 A的电流。射频干扰信号耦合端口为BNC母头。它可以处理高达 40V 的射频输入电压。CDN的底面没有涂漆，以便于有效地接地。此耦合去耦网络 CDN-T8E 设计用于测试使用四个未屏蔽的平衡对进行通信（如以太网）的产品。Com-Power CDN-T8E 经过单独校准，完全符合 IEC 61000-4-6 和 CISPR 16-1-2 中的要求。所有Com-Power CDN都可以单独购买，也可以作为CIS系列传导抗扰度测试系统的一部分购买。
特征：
- 频率范围 150 kHz 至 230 MHz
- 设计符合 IEC / EN 61000-4-6 标准
- 四对未经筛选的平衡对
- 包括单独校准
- 三年质保
规格：
- 符合测试标准：IEC / EN 61000-4-6
- 使用方法：四个未筛选的平衡对
- 频率范围：150 kHz - 230 兆赫
- 射频输入电压：40 V（最大值）
- 射频输入连接器：50 Ω BNC 母头
- 额定电压：124 V AC / 125 V DC（线对地）
- 额定电流：1.5 A（最大值）
- 自动曝光和空转连接：RJ 45
- 共模阻抗：150 kHz-26 MHz：150Ω ± 20Ω/26 MHz-80 MHz：150Ω + 60Ω / – 45Ω/80 MHz-230 MHz：150Ω ±60Ω
- 分压系数： 9.5 dB +4 / -1
- 共模干扰的去耦：150 kHz ≥ 45 dB （射频/自动曝光）/500 kHz≥ 50 dB （射频/自动曝光）/230 MHz ≥ 50dB （射频/自动曝光）
- 尺寸：21.5 x 11.4 x 8.8 cm
- 重量：2.3 kg
- 附件，用于设置测试级别和运行测试：
- ADA-T4/T8 短路适配器
- ADA-515-2 150 Ω至 50 Ω适配器
- TEP-050 50 Ω终结器
- ATTN-6-100W 功率衰减器
- DCU-300-100W 定向耦合器
- ASC 系列功率放大器
图表：
