COM-POWER Van Veen 三环天线

ALT-930-2M是基于Van Veen/Bergervoet原理的三重大环路天线系统（LAS）。工作频率为9 kHz - 30 MHz。环路直径2m，最低点离地面0.5m。环路支撑结构非常易于安装，其轴距非常便于移动。它是一个完整的3轴天线系统，具有三个环路和三个电流互感器以及一个远程天线开关（RAS - 930）。每个环路通过其电流互感器连接到远程天线开关。开关的输出可以连接到任何EMI测量设备。

特征：

1. 频率范围：9 kHz - 30 MHz
2. 完全符合CISPR 15 （EN55015） / CISPR 16-1-4 标准
3. 易于安装和移动
4. 用于循环选择的远程访问控制
5. 根据CISPR 16-1-4 进行单独校准
6. 三年标准保修

规格：

1. 天线因数：典型值 +10 至 -25 dBΩ（与 CISPR 16-1-4/CISPR 15 匹配）
2. 射频连接器（电流互感器和远程开关）：N型母头
3. 标准：完全符合CISPR 16-1-4，CISPR 15，EN 55015
4. 回路：三个独立的回路，直径2m
5. 阻抗：50Ω
6. 远程访问开关电源：6 VDC
7. 尺寸：2.6 x 2.1 x 2.1 m
8. 重量：29.7kg

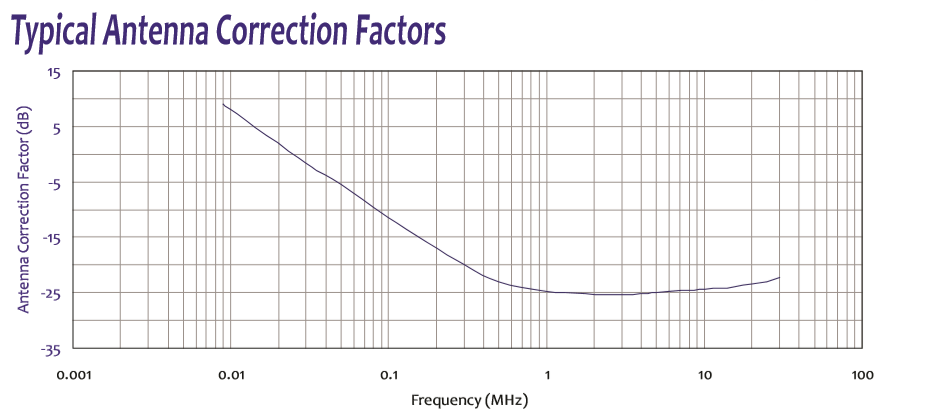

图表：
