COM-POWER 无源环路天线

AL-RS101-TX 是一种发射无源环路天线，由 20 圈 12 号搪瓷绝缘铜线构成，平均直径为 12 cm。天线输入端子配有 4 mm 插孔。AL-RS101-RX 是一种接收环路天线，由 7 股 41 号立兹线组成的 51 圈静电屏蔽线圈构成。天线输出端口配有母 BNC 连接器。

RS101无源环路天线组专为根据MIL-STD-461、RS101、辐射敏感度、磁场进行测试而设计。在此测试期间，被测设备暴露在指定大小的磁场中，以确保其不会出现任何故障，性能下降或偏离指定指示。

特征：

1. 用于MIL-STD-461、RS101校准/测试的发射/接收环路天线组
2. 频率范围：30 Hz - 100 kHz
3. 方便、固定的安装配置，用于接收环路到发射环路上，以便精确校准测试电平
4. 包括每个SAE ARP958的单独校准

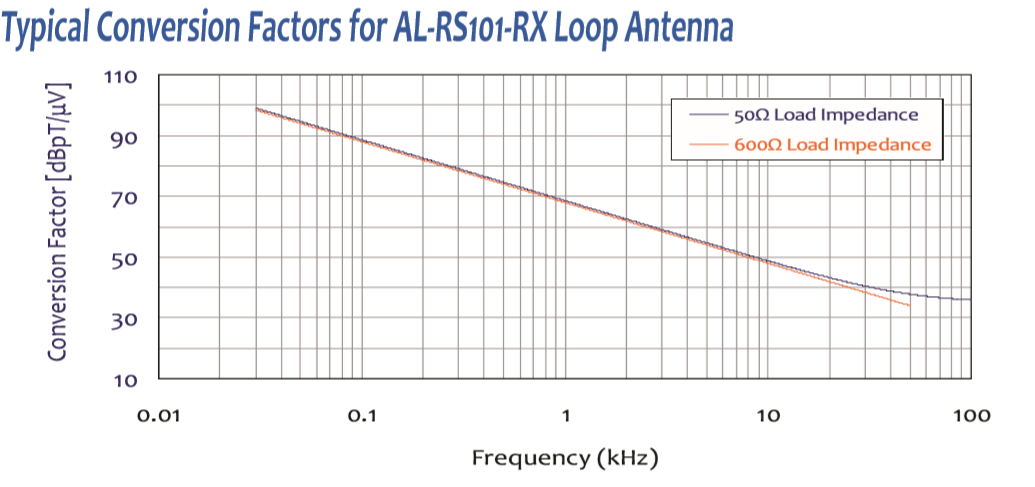

图表：

【技术文档】
